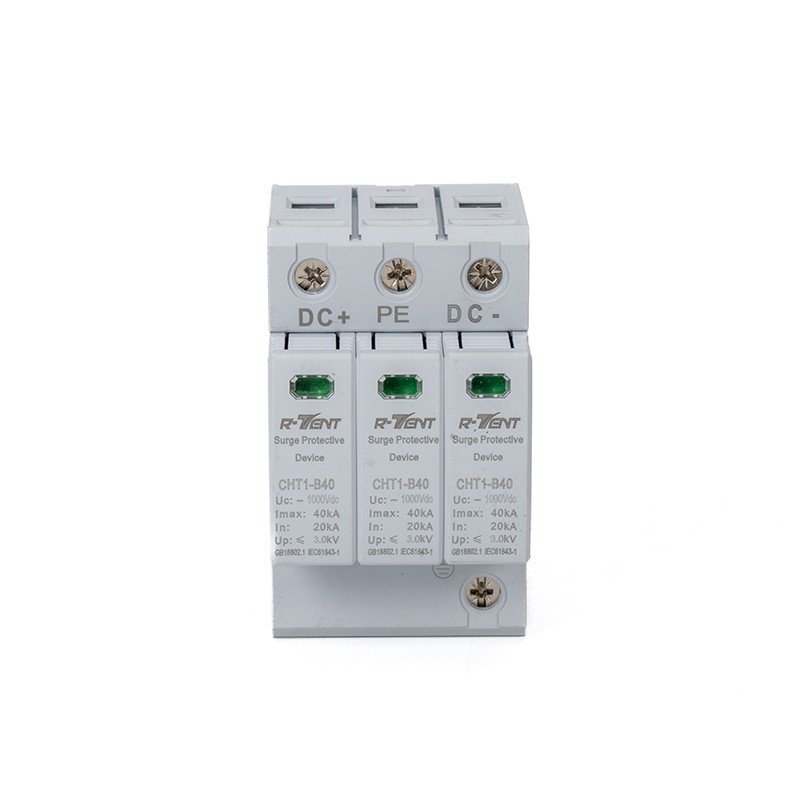

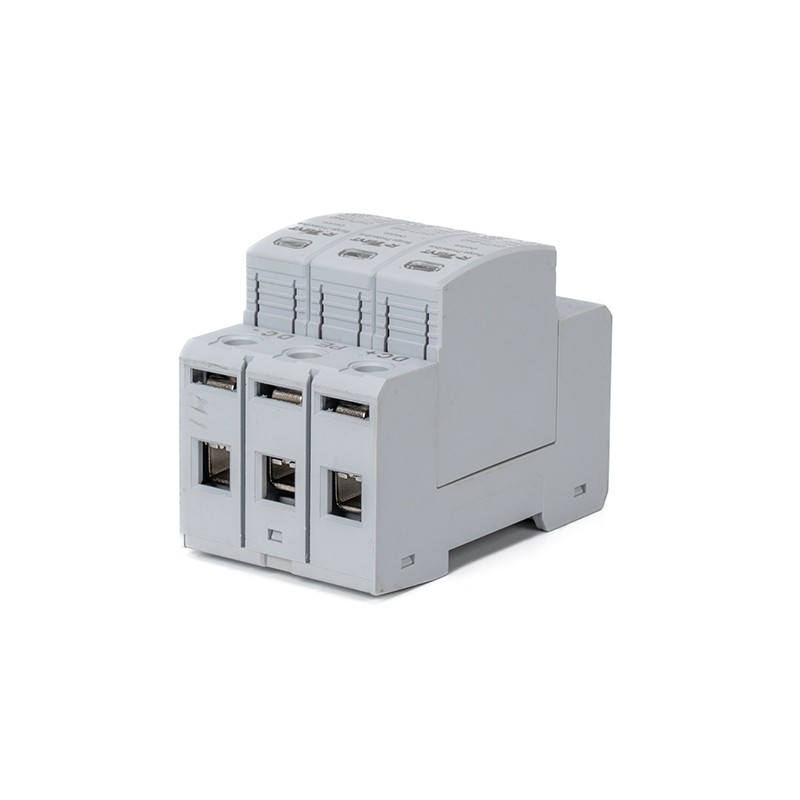

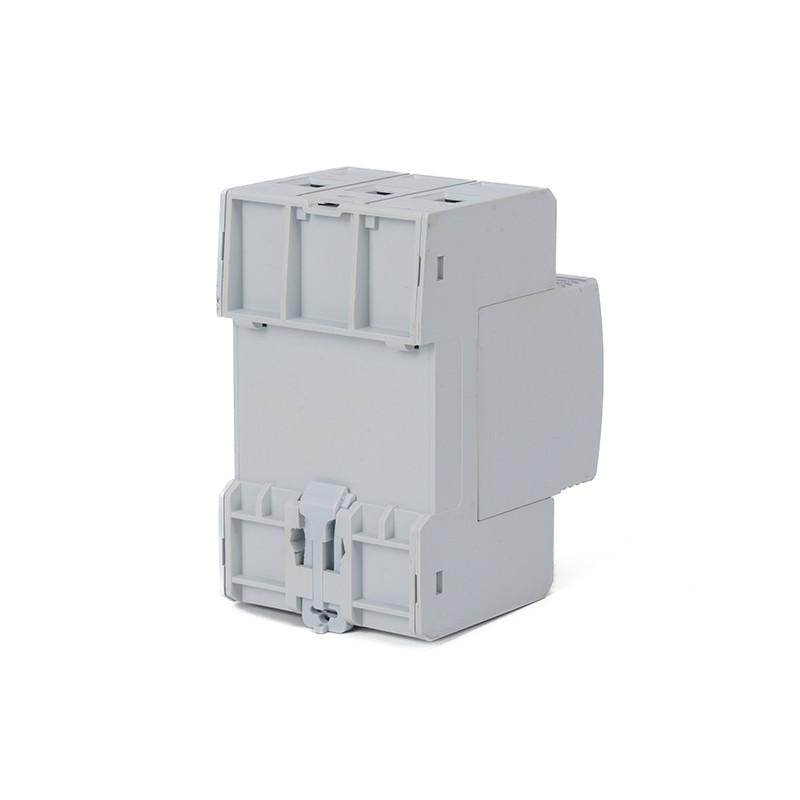

产品说明
CHT1-B系列电涌保护器适用于交流50HZ/60HZ，380V及以下的TT、IT、TN-C-S等供电系统可作为雷击时等电位连接，其设计符合GB18802.1-2002和IEC61643-1:1998技术标准，外壳设计安装在35mm电气导轨上，该产品内置失效脱离装置，当电源保护因过流过热，击穿失效时，失效脱离装置能自动的将其从电网上脱离，同时可视告警指示模块可在有工作电压情况下更换。
产品特点
1、无需停电即可更换保护器单元
2、最高可承受60KA（8/20μS）雷电流冲击
3、动作反应时间小于25纳秒
4、可视窗口颜色表示保护的工作状态，绿色（正常）红色（故障）
安装位置与应用
B级电涌保护器（SPD）保护，用于雷击时等电位连接，安装在LPZ1区，LPZ2区与LPZ3区交界处，通常安装在住户配电箱、计算机中心、信息设备、电子设备及控制设备前或最近的插座箱内。
技术参数
| 型 号 | CHT1-B/4-385-30 |
| 保护等级 | B级 |
| 测试依据IEC61643-1 | GB18802.1(2002) |
| 额定工作电压Un(V~) | 220/380 |
| 最大持续运行电压Uc(V~) | 385/420 |
| 保护水平Up(Kv) | ≤2.2/≤2.4 |
| 标称放电电流(8/20μS)In(KA) | 30 |
| 最大放电电流(8/20μS)Imax(KA) | 60 |
| 响应时间t(ns) | <25 |
| 工作温度 | -40℃~+80℃ |
| 外壳颜色 | 模块桔红色、基座灰色 |
| 外壳材料 | 增强阻燃PA66 |
| 安装 | 35mm电气导轨 |
| 最大连接径(mm2) | 35硬线或35多股线 |
| 远端监控端子最大连接线径(mm2) | 1.5硬线 |
| 最大保险丝强度(A) | 63A |
| 常用型号 | CHT1-B/4-385-30 |
| 带报警器型号 | CHT1-B/4-385-30B |
| 带遥控触点型号 | CHT1-B/4-385-30X |

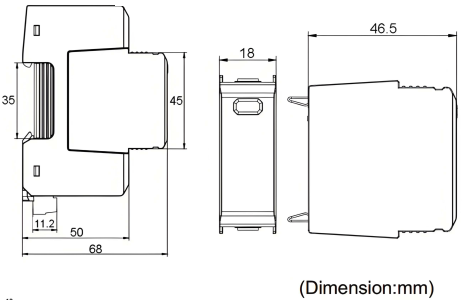

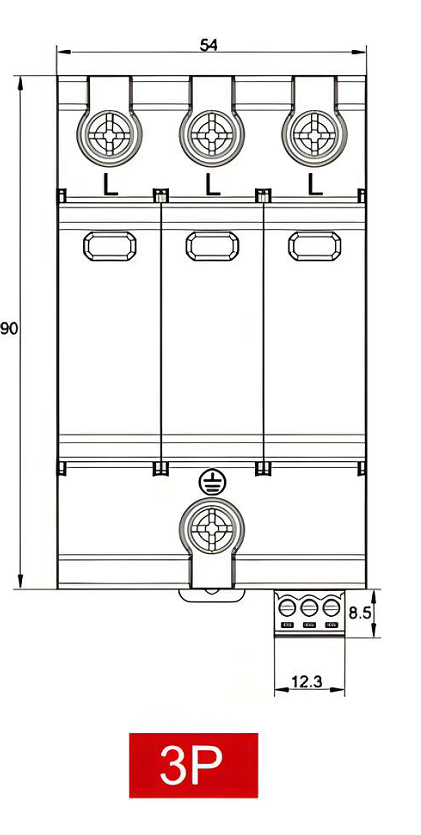

外形尺寸
